| 브랜드 이름: | Lingyao |
| 모델 번호: | LYTLJ-B2 |
| MOQ: | 1 유닛 |
| 가격: | USD 3000-40,000 per unit |
| 배달 시간: | 60 작업 일수 |
| 지불 조건: | D/A,D/P,T/T,웨스턴 유니온 |
500BPM의 서보 구동 웹 장력 제어 및 제로 스큐 정밀도

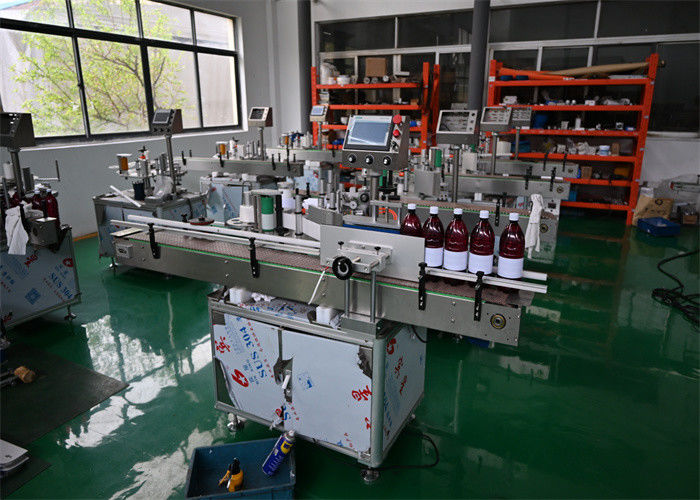

약병, 진단 시약 및 고급 화장품 테스터의 고속 포장에서 기울어짐이나 걸림 없이 소형 원통형 용기에 고속으로 라벨을 부착하는 것은 심각한 엔지니어링 과제입니다. 링야오LYTLJ-B 고속 수직 라벨링 기계는 다음과 같은 작은 직경의 원형 병을 위해 특별히 설계된 견고한 4.2미터 연속 자동화 플랫폼입니다.직경 18mm ~ 30mm.
고급 서보 모터 디스펜싱 아키텍처로 구동되는 이 시스템은분당 400~500병(BPM). 지능형 웹 장력 조절과 고주파 광학 센서를 통합하여 다음과 같은 엄격한 배치 정확도로 완벽한 자가 접착 라벨 적용을 보장합니다.±0.5mm, 이는 고수율 생명 과학 및 개인 관리 포장 라인을 위한 최고의 다운스트림 솔루션입니다.
400BPM을 초과하는 속도로 작은 18mm 바이알에 라벨을 붙이면 표준 라벨러가 관리할 수 없는 심각한 기계적 마찰이 발생합니다.
컨테이너 불안정성 및 왜곡:작고 가벼운 바이알은 표준 컨베이어를 고속으로 이동할 때 쉽게 흔들리거나 넘어집니다. 라벨이 접촉할 때 바이알이 완벽하게 수직이 되지 않으면 라벨이 나선형으로 휘어지거나 기울어져 품질 관리 중에 즉시 배치 거부가 발생합니다.
극도의 속도로 웹 스냅핑:일반 스테퍼 모터는 라벨 릴에 불안정하고 일관되지 않은 당기는 힘을 가합니다. 500BPM으로 가속할 때 이러한 불균일한 장력으로 인해 뒷종이가 자주 부러져 치명적인 라인 중단이 발생하고 작업자가 수동으로 기계를 다시 끼우게 됩니다.
누락된 라벨 이스케이프:빠른 속도에서는 표준 광학 센서가 결함이 있는 라벨 분배를 놓치는 경우가 많습니다. 최종 포장 단계에 들어가는 라벨이 없는 바이알은 심각한 규정 준수 위반을 야기합니다.
Lingyao LYTLJ-B는 절대적인 기계적 동기화와 프리미엄 전자 제어를 통해 이러한 소형 라벨링 취약점을 제거합니다.
약병 불안정성을 극복하기 위해 기계는 특수한 기능을 갖추고 있습니다.동기화된 롤러 체인 컨베이어. 분당 3~27미터의 속도로 원활하게 작동하는 이 시스템은 작은 용기를 부드럽지만 단단하게 고정하여 미세한 진동이나 기울어짐을 방지합니다. 바이알이 디스펜싱 헤드에 도달하면 랩 어라운드 메커니즘이 병을 완벽한 수직 정렬로 고정하여 엄격한 보안을 보장합니다.±0.5mm응용 정확도.
웹 스냅핑을 방지하기 위해 라벨링 헤드는프리미엄 AC 서보 모터 제어 시스템. 이 아키텍처는 뒷면 용지의 완벽한 장력을 유지하면서 라벨 웹의 매우 부드럽고 지속적인 가속(분당 최대 75미터의 속도로 분배)을 제공합니다. 또한 지능형 HMI에는 통합된 라벨 누락 감지 및 경보 프로토콜이 장착되어 있어 결함이 있는 장치가 라인으로 전달되지 않도록 보장합니다.
| 핵심 시스템 매개변수 | 기술자료 사양(모델명: LYTLJ-B) |
| 적용 가능한 컨테이너 프로필 | 소형 원통형 병(바이알, 앰플, 튜브) |
| 적용 가능한 병 직경 | 18mm - 30mm |
| 적용 가능한 병 높이 | 10mm - 100mm |
| 안정적인 생산 생산량 | 400 - 500 병/분 |
| 라벨링 적용 정확도 | ±0.5mm 편차(정지 교정 ±0.3mm) |
| 라벨 분배 드라이브 | 고급 서보 모터 제어 |
| 표준 분배 속도 | 3 - 75미터/분 |
| 최대 라벨 높이 치수 | ≤ 90mm |
| 컨베이어 벨트 높이 | 850 mm ± 50 mm (라인 통합을 위해 조정 가능) |
| 총 전력 | AC 220V, 50/60Hz, 2000W |
| 전체 기계 치수 | 대략. 4200 x 1520 x 1800mm(L x W x H) |
| 총 기계적 중량 | 대략. 400kg |
타겟 산업 포장 애플리케이션
제약 약병 및 앰플:엄격한 배치/로트 추적이 필요한 소형 액체 주입 바이알 및 경구 현탁액에 대한 완벽한 고속 랩어라운드 라벨링입니다.
진단 시약 및 테스트 튜브:고도로 규제된 소직경 실험실 샘플 튜브 및 테스트 키트를 위한 정밀한 배치입니다.
프리미엄 화장품:작은 원통형 세럼, 에센셜 오일 드로퍼 병, 고급 향수 테스터를 위한 깨끗하고 거품 없는 라벨 적용입니다.
4.2미터, 500BPM 라벨링 스테이션을 다운스트림 포장 블록에 통합하려면 세심한 시설 엔지니어링이 필요합니다. 당사를 통해 견고한 산업 표준에 따라 제조되었습니다.TachoCraft 태국 제조 기지, LYTLJ-B는 전 세계적으로 까다롭고 지속적인 다중 교대 작업을 유지하도록 제작되었습니다.
직관적인 PLC 인터페이스와 선택적인 통합 배치 코딩 기능을 갖춘 이 기계는 비교할 수 없는 작업 추적성을 제공합니다. 당사의 전담 엔지니어링 팀은 포괄적인 IQ/OQ/PQ 검증 서류와 현장 시운전을 제공하여 귀하의 시설이 첫날부터 최대의 효율성을 달성하도록 보장합니다. 이러한 엄격한 기술 지원으로 인해중동 전역의 SABRE/SASO 통관확대되는 글로벌 시장에서 원활한 규제 준수를 보장합니다.
